產品概述
|

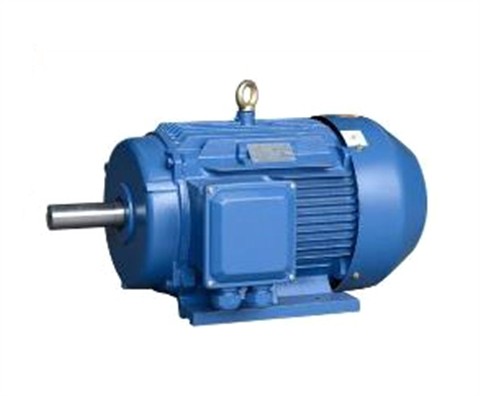

YE4系列三相異步電動機符合GB 18613-2012 《中小型三相異步電動機能效限定值及能效等級》中規定的一級效率標準。同時，符合IEC 60034-30-1: 2014標準的IE4能效等級。 其提高效率設計，符合國家對生產制造行業提出節能降耗的要求。 YE4系列電機的安裝尺寸符合IEC60034標準。具有結構合理，外形美觀，效率高，噪音低，防 護等級、絕緣等級高等優點，可廣泛應用于風機、水泵、機床、壓縮機和運輸機械等驅動各種通用 機械設備，也可在石油、化工、鋼鐵、礦山等其它環境比較惡劣的場所使用。 |
詳細說明
|
現場條件
YE4系列電動機可適用于大多數的場合及環境。電動機標準工作條件為-20℃到+40℃，海拔1000米。
溫升和絕緣
電動機按F級絕緣設計（155℃），按B級絕緣考核（80K），電動機的使用壽命和可靠性得到保證。
冷卻和通風
標準冷卻方式為全封閉自扇冷（TEFC）。標準電機裝有輔流式塑料風扇。符合IEC
60034-6中IC411的規定。
防護等級
電動機的防護等級為IP55，可用于含塵或潮濕環境。也可根據客戶要求提供更高防護等級的電動機。
電機保護
可根據要求安裝PTC、PT100等繞組和軸承測溫及保護裝置。
振動
YE3系列電動機在空載時振動速度等級符合A級。特殊要求時，可提供B級電動機。
電壓、頻率
標準電機為380V/50HZ?？稍O(shè)計200-660V范圍內任意電壓的50Hz的電動機。在供電電壓
偏離額定電壓±5%的情況下，仍能良好運行。
質量保證
從產品設計到產品出廠，遵循ISO9001質量認證體系，嚴格遵守質量程序。
|
技術數據
2極-同步轉速300 0r/min 50Hz
4極-同步轉速1500r/min 50Hz
6極-同步轉速1000r/min 50Hz
8極-同步轉速750r/min 50Hz
產品外形及安裝尺寸
B3外形及安裝尺寸
B35外形及安裝尺寸
B5&V1外形及安裝尺寸
35512外形及安裝尺寸
裝配圖及零部件明細表
YE4 80~132FRAME
YE4 160~280FRAME
YE4 315~355FRAME
防護等級
安裝型式
接線指示圖
上出線接線盒
側出線接線盒
軸承 、密封和潤滑
