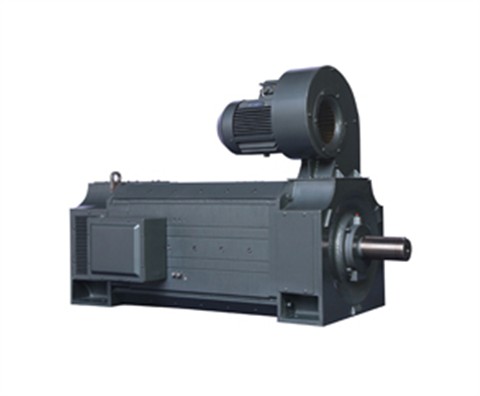

Z800、Z900、Z1000型直流電動機是我公司新開發的Z系列大型直流電動機，電機中心高分別為800、900、1000毫米。該型電機是我公司吸收了國內、外大型直流電動機先進技術，而開發的更新?lián)Q代產品。

Z800、Z900、Z1000型直流電動機電氣性能優良，結構合理，體積小。電機的電氣性能和結構安裝尺寸均已達到同類進口電機的指標。

直流電動機規格表中電機額定數據是電機最大連續工作制（S1)輸出。

電動機的標準額定電壓有660、850、950伏四個等級。如需要其他等級的電壓，可另行商定。

電動機的勵磁方式為他勵。勵磁繞組一般有四個引線端子，勵磁電壓為310伏或220伏。電機允許強行勵磁，強勵電壓不得超過550伏。

電動機主回路電流變化率(di/dt)允許達100倍額定電流/秒。

電動機為單方向旋轉,標準轉向從傳動動端視為順時針.如用戶需要,也可設計為雙方向旋轉。

電動機出線盒位置從傳動端視在機座右側，可根據客戶要求調整出線盒位置。

電動機的短時間過載能力圖表1。

電動機的定、轉子鐵芯分別采用優質冷軋薄鋼板和硅鋼片迭壓而成，具有良好的導磁性能,降低勵磁功率，減少磁滯渦流損耗，改善電機換向火花.提高電機運行效率，特別適用于快速反應的整流電源供電方式。

電動機的絕緣等級為F級，并經無溶劑真空壓力浸(VPI)處理。繞組絕緣具有良好的介電性能、防潮能力、機械強和導熱性能。

電動機采用端蓋式滑動軸承或滾動軸承，滑動軸承軸承座與軸瓦為球面接觸，中間隔有絕緣層，具有良好的調心作用：滾動軸承選用進口軸承，壽命長，抗沖擊能力強。軸承上帶有電接觸點式測溫裝置或Pt100鉑電阻測溫元件(本廠可配套供應軸承供油裝置)。

電動機的他勵主級繞組和換向繞組內各埋置pt100鉑電阻測溫元件。

電動機軸伸端的轉軸上帶有接地電刷，抑制軸電流對電機的破壞。

電動機換向器端兩側裝有防護門，便于維護和更換電刷。

換向器端上方裝有交流220伏的照明燈，便于觀測電機運行情況。

電動機內裝有電壓為220伏的防凝露加熱器，防止電機停機時冷濕空氣的侵蝕。

電動機的結構安裝型為1M100U。

電動機的外殼防護等級有IP22、IP44、IP54,建議采用IP44以上的防護等級，減少空氣重雜物對電機內部的污染。

電動機的冷卻方式有IC17、IC37和ICW37A86等。

電機可以安裝在環境條件比較惡劣的場合，但必須選擇正確的冷卻方法和防護等級，以保持電機內部的清潔。

電機的冷卻空氣重應不含有酸、堿等對電機絕緣和換向性能構成傷害的氣體。

電機如使用于船舶和熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。

電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40°C的條件下。

電機的供電電源允許采用靜止整流電源，也可采用直流發電機電源，當電動機采用靜止整流電源時，整流器的脈波數應不小于6,在額定基數、額定電壓和額定負荷電流下，峰值紋波因素不超過10%。
